直流断路器的接地方式

浏览:发布日期:2014-07-09 16:15[ 返回上页 ]

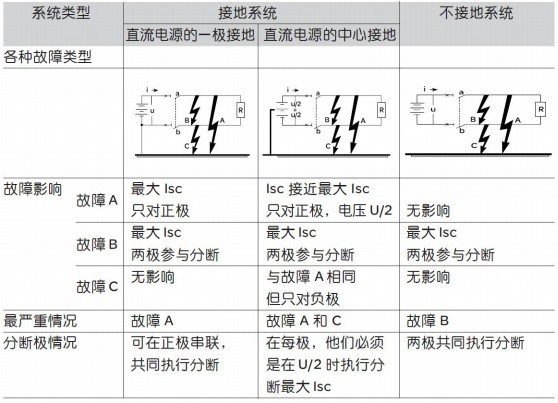

        由于直流电源有电源正极和电源负极,而交流电源是无极性电源,为了系统安全,变电站、发电厂所有设备的外壳都会牢牢的接“地”,且希望其阻抗越低越好。直流电源的“接地”对直流电路来讲仅仅是个中性点的概念,这个接地与交流的“接地”是截然不同的。 如果直流电源系统正极或负极对地间的绝缘电阻值降低至某一整定值,或者低于某一规定值,这时该直流系统就会产生正接地故障或负接地故障,使直流断路器无法正常运作,直流系统中如发现一点接地后,若在同一级的另一点在发生接地,就构成了两点接地短路现象,如下图所示:



           从以上分析看出,直流系统如果仅仅是一点接地,对二次回路不会造成事故,如果有两点接地,就可能发生直流断路器误动或拒动。就动作的实际情况看,当直流系统监 测回路发出预告信号报警,显示该系统接地,可以断定,直流系统的接地故障已经造成了直流断路器可能发生误跳或拒跳的事故隐患,应立即排除。
