图解DZ47LE漏电断路器选型困扰

浏览:发布日期:2014-10-30 15:08[ 返回上页 ]

通常我们在选型的时候都很困惑,特别是DZ47LE漏电断路器,不仅分为1级、2级、3级、还用多时候都能够用到3极+N以及4极,那么我们到底在什么样的情况下选 用几级开关呢?下面江苏人民电器技术人员用图对此特别分析了一下。

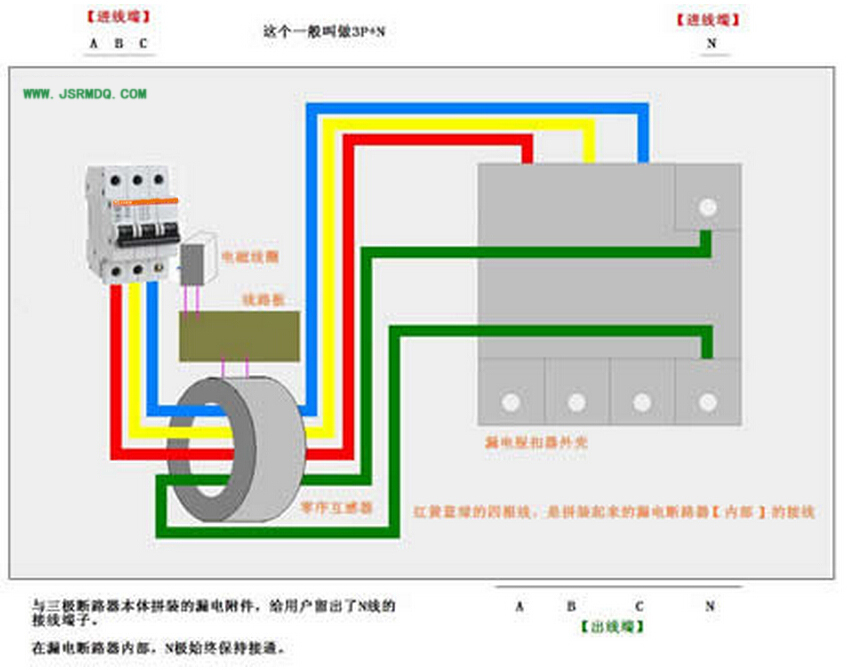

4极漏电断路器结构图1如下:


                                                              图1
这一款断路器本体为3P,上部进线端最右侧的N极接线端子,实际上位于脱扣器附件上。

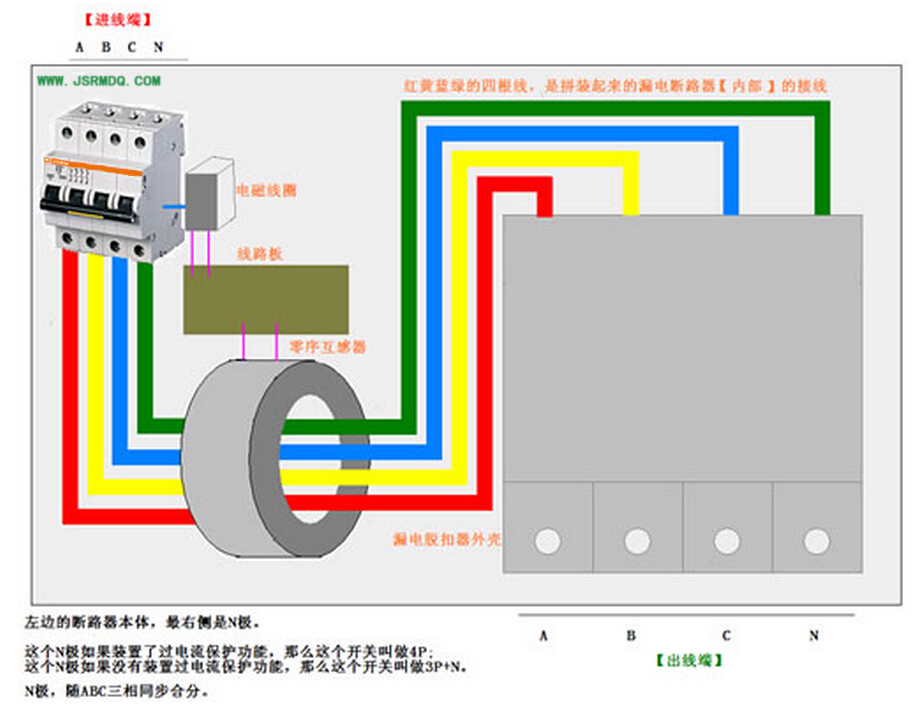

示意图如下图2


                                                              图1
对于单相金属性接地故障保护,有两种保护方式,T:剩余电流(差值型)和W:地电流型。
T型检测零序电流,即取四相(3相4线制)或三相(3相3线制)电流的矢量和进行保护。
W型通过特殊的外部互感器直接检测接地电缆上的电流,可对断路器的上下级接地故障同时进行保护。

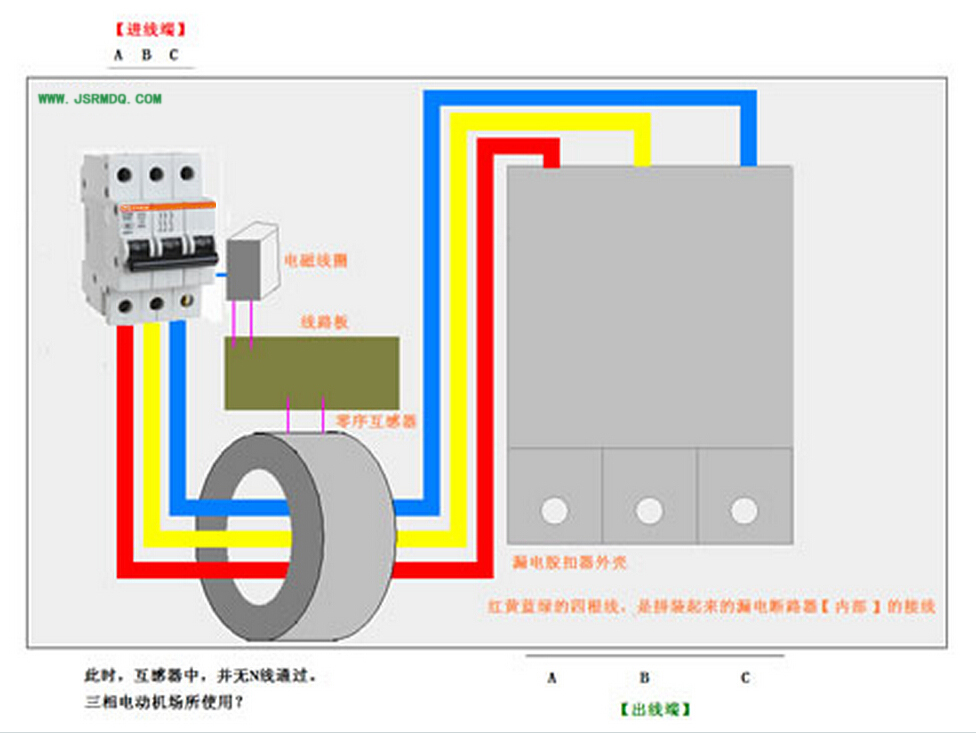

3极漏电断路器结构图如图3


                                                              图3
