交流断路器电弧的灭弧方法

灭弧方法一：拉长电弧

拉长电弧，降低电场强度；或者将电弧分为许多短弧，使得电场强度无法维持电弧持续存在。例如：交流接触器的桥式一次触头，下部的是定触头，上部是动触头，触头中流过的电流。当触头打开后，动静触头之间产生出现了电弧。电弧在电磁力的吹弧作用力下被拉长降温，同时还降低了电弧内部的单位长度的电场强度，最终电弧被熄灭。

灭弧方法二：利用冷却介质对电弧降温

例如：低压熔断器熔芯内的灭弧细沙，它利用细沙将电弧冷却降温直至熄灭。

灭弧方法三：利用灭弧栅使得电弧降温灭弧

利用电磁力使得电弧进入到绝缘材料制作的灭弧窄缝中，让电弧强制降温，减小离子运动速度，加速等离子体重离子的复合作用。

灭弧栅不但能对电弧冷却降温，还能对电弧产生近阴极效应作用。

灭弧方法四：将电弧密封在高压容器或者真空容器中

管状熔断器和真空断路器就采取这种方法灭弧。

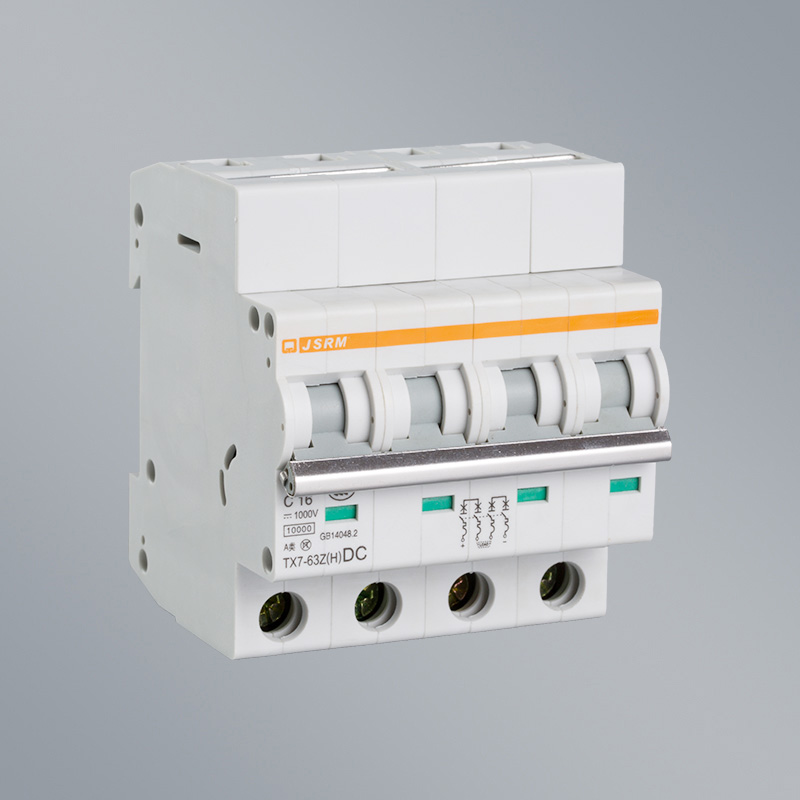

小型直流断路器主要用于分布式光伏发电系列，现行小型直流断路器一般选用DC1000V工作电压,为促进成本及能耗降低，国内也出现选择更高工作电压的小型直流断路器产品,如江苏人民电气生产的TX7-63Z系列，其工作电压达到DC1000V。除电压外，对小型直流断路器的电流选择也很重要，过高或过低会引起线路的损坏或跳闸。
