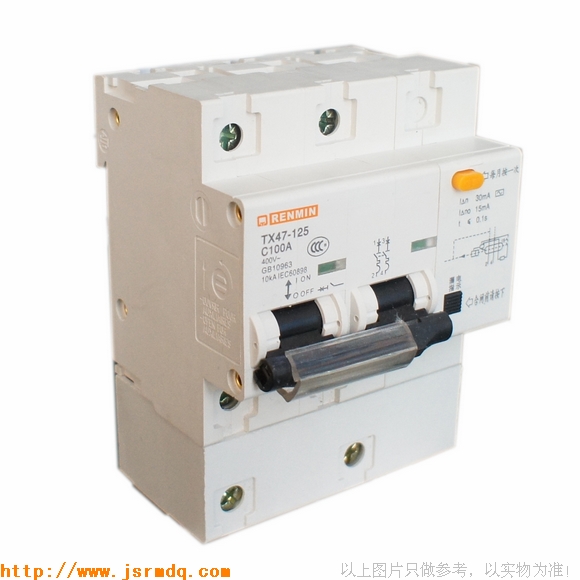

小型漏电断路器DZ47LE-100/2P(TX47LE)

小型漏电断路器DZ47LE-100/2P(TX47LE)

1p
1 适用范围
  DZ47LE系列剩余电流动作断路器适用于交流50Hz/60Hz,额定电压单级两线、两极230V、三极、三极四线、四极400V。额定电流至60A的线路中。当人身触及或电网泄露电流超过规定值时,剩余电流动作断路器能在极短的时间内迅速切断故障电源,保护人身及用电设备的安全。
  剩余电流动作断路器具有过载和短路保护功能,可用来保护线路或电动机的过载和短路,同时也可以在正常情况下作为线路的不频繁转换启动之用。
  符合标准:GB 16917.1、IEC 61009-1。

2p
         2 型号及含义

3p
3 正常工作条件

3.1环境温度-5℃~40℃。24h内平均不超过35℃。
3.2海拔:安装地点的海拔不超过2000m 。
3.3 安装类别:Ⅱ、Ⅲ级。
3.4 污染等级:2级。
3.5 安装方式:采用TH35-7.5型安装轨安装。
3.6 安装条件:安装场所的外磁场任何方向均不应超过地磁场的5倍;剩余电流动作断路器应垂直安装,
手柄向上为接通电源位置;安装处应无显著冲击和振动。
3.7 接线方式:用螺钉压紧接线。

4p
4 主要参数及技术性能

4.1 主要规格:

4.1.1 按额定电流(In):壳架等级电流32A为:6A、10A、16A、20A、25A、32A;
                       壳架等级电流63A为:6A、10A、16A、20A、25A、32A、40A、
 50A、60A

4.1.2 额定剩余动作电流ln:0.03A、0.05A、0.1A、0.3A;

4.1.3 按极数和电流回路分为:
a、单级两线剩余电流动作断路器(1P+N);
b、两极剩余电流动作断路器(2P);
c、三极剩余电流动作断路器(3P);
d、三极四线剩余电流动作断路器(3P+N);
e、四极剩余电流动作断路器(4P);

4.1.4 按瞬时脱扣器特性分:
     C型(5-10)ln, D型(10-16)ln.

4.2 主要技术参数:
4.2.1 额定电压Un(V):单极两线、两极为230V;三极、三极四线、四极为400V;
4.2.2 额定短路能力lcn(A):6000(C6~C40);
                           4500(C50、C60、D6~D60);


漏电断路器DZ47LE-100/2P(TX47LE-100)

漏电断路器DZ47LE-100/2P适用范围:
漏电断路器DZ47LE-100/2P适用于交流50Hz 或60Hz额定电压不超过400V、额定电流于125A的线路中,当人身触电或电网泄漏电流超过规定值时,漏电断路器DZ47LE-100/2P能在极短的时间内迅速切断故障电源,保护人身及用电设备的安全,漏电断路器DZ47LE-100/2P同时可以保护线路和电动机的过载或短路,也可对由于过电流保护装置不动作而持续存在的接地故障引起的火灾提供保护。漏电断路器DZ47LE-100/2P亦可作为线路中的不频繁转换及电动机的不频繁起动之用 。
漏电断路器DZ47LE-100/2P适用于工业、商业、高层建筑和民用住宅等各种场所。
漏电断路器DZ47LE-100/2P产品符合IEC1009-1,GB16917.1 标准:

漏电断路器DZ47LE-100/2P规格:
 小型漏电断路器DZ47LE-100/2P 63A、
 小型漏电断路器DZ47LE-100/2P 80A、
 小型漏电断路器DZ47LE-100/2P 100A、
 小型漏电断路器DZ47LE-100/2P 125A
