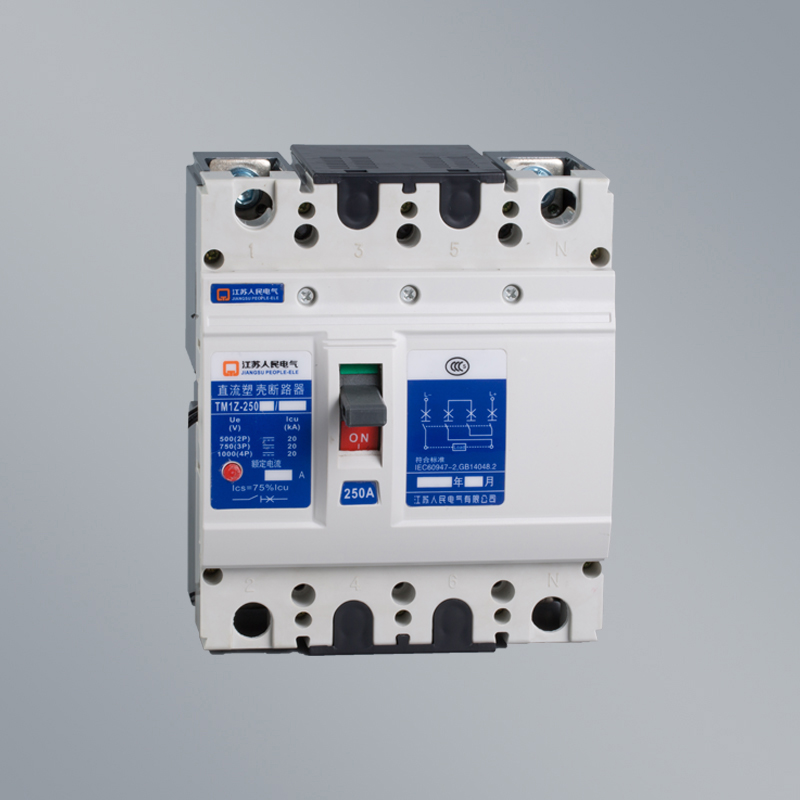

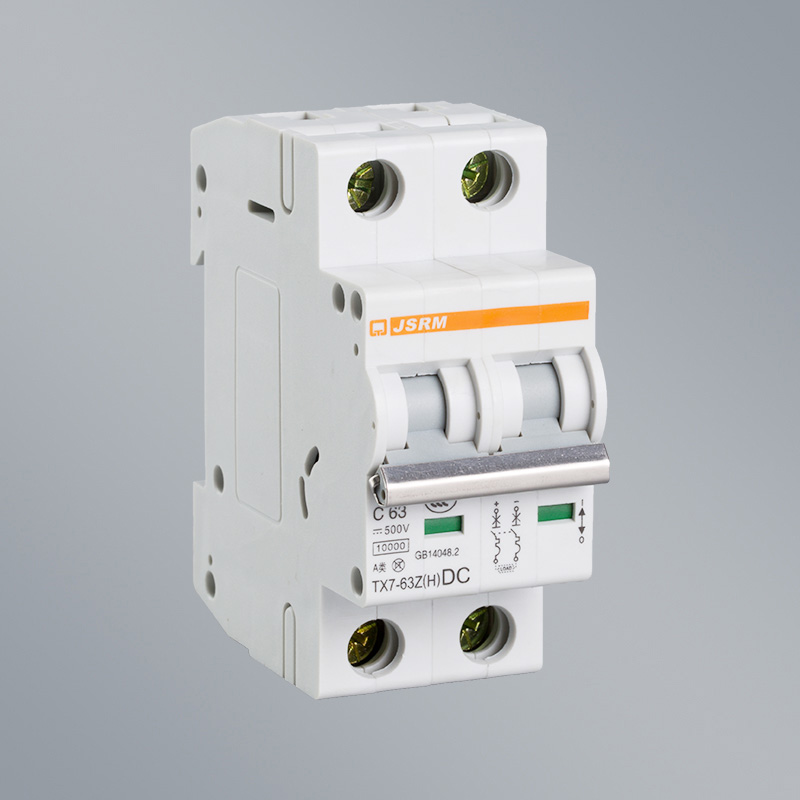

与直流断路器合成限流式断路器的分类、结构与原理

与直流断路器合成限流式断路器的分类

限流式断路器的分类、结构与原理项目解释限流断路器是分断时间短得足以使短路电流达到其峰值前分断的一种断路器。这种断路器按限流原理可分为以下四种类型。

①由限流熔断器与直流断路器普通断路器组合而成的限流式断路器。

②由自复熔断器与直流断路器普通断路器组合而成的限流式断路器。其原理是利用自复熔断器中金属钠在通过短路电流时,发热产生的高阻、高压和高温等离子气体来限制短路电流的增大,而且限流作用极强,可明显提高小容量断路器的断开能力分类

③由限流线与普通断路器组合而成的限流式断路器。限流线是一种铁基合金,其电阻系数很大,可以限制线路中短路电流的增大

④电动斥力式断路器,也是目前应用的普遍的一种限流式断路器。它是利用短路电流通过触头回路时产生的电动力使触头快速斥开,能在短路电流尚未达到峰值前就把故障电路切断。

我国生产的限流式断路器常用的有DWX15系列万能式,DZX10系列和DZX19系列塑料外壳式等。另外引进产品的3VE系列、C45系列等产品也具有限流功能

结构及工作原理

限流式断路器的结构与普通断路器基本相同,不同之处主要是触头回路尺寸加长,有较长的一段平行导体,而且静触头可以向后运动,其结构如图1所示。当短路电流通过时,动、静触头回路的平行导体间产生的巨大电动斥力,克服弹簧结构及工作原理的作用,迫使静触头支架向后运动,使动、静触头在脱扣机构动作前迅速斥开,较早产生电弧,即加速了脱扣器动作同时及早引入电弧电阻限流,加强了灭弧室的灭弧功能,使电路快速分断。由于在此期间内短路电流并未达到的大值,因此起到了限流作用

限流式断路器的结构特点与适用场合

RWX15 系列万能式限流断路器

1 结构特点

RWX15系列断路器的结构与DW15系列断路器基本相同，主要区别是触头系统采用斥开机构，可以利用短路电流通过触头回路时产生的电动力使触头快速断开，可以限制短路电流的增大。

2 结构特点

 DWX15系列万能式限流断路器具有限流和快速断开功能，适用于交流50Hz、额定工作电压至660V的配电网络中，用于分配电能、保护线路及电源设备的过载、欠电压和短路。也可用于保护电动机免受过载、欠电压和短路的危害。还能在正常条件下作电路的不频繁转换和作为电动机的不频繁启动之用。特别适用于可能出现特大短路电流的网络。

DZX10系列塑料外壳式限流断路器

1结构特点

DZX10系列限流断路器的结构主要由触头系统、操作机构、脱扣机构、灭弧装置以及绝缘件组成，其静触头采用可斥开结构，提高了分断能力，当过载电流或短路电流达到或超过其规定值时，断路器自动跳闸，从而切断电源，保护负载侧的设备。

 适用场合

DZX10系列塑这种断路器适用于交流50HLz、额定电压至660V、额定电流630A及以下的线料外壳式限流断|路中,在低压网络集中配电、变压器并联运行或采用环形供电时,作为分配电能、路器线路和电源设备的过载、欠电压和短路保护。在正常条件下可作为线路的不频繁转换之用

DZX19系列塑料外壳式限流断路器

结构特点

DZX19系列塑料外壳式限流断路器是一种小型限流断路器,它的结构主要由塑料外壳、触头系统、操作机构、过电流脱扣机构、自由脱扣机构等组成,触头19系列塑「系统采用斥力结构,短路电流的巨大斥力可使触头快速断开。另外,它还具有电料外壳式限流断|源插入式和安装插入式结构,更换方便,还可带专用插座。路器

(2) 适用场合

适用于交流50Hz、额定电压为380/220V、电流63A及以下的各种建筑物的照明线路中,作为分配电能,线路的过载及短路保护,以及在正常条件下作为线路的不频繁通断用

 3VL系列限流断路器

结构特点

3VL系列限流断路器是为保护电缆、电线、母排、电动机、变压器以及其他业企业用电设备免受过载和短路故障损坏而设计的塑壳式限流断路器。其额定3VL系列限流|流为16~1600A,额定电压为380/415V,有三极和四极两大类,按断开能力大断路器又可分为标准断开能力N型、高断开能力H型保护、作隔离型断路器、与接器组合成启动器等不同的保护功能。

(1) 适用场合

这种断路器适合作为配电系统、电动机、变压器和电容器的开关和保护设备
