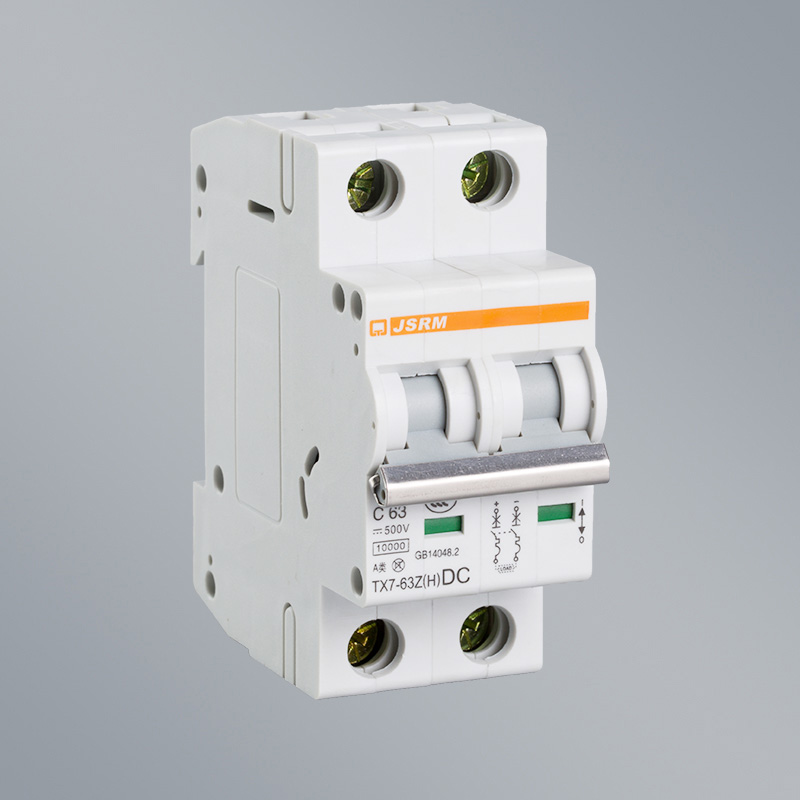

小型直流断路器具更可靠的结构设计

小型直流断路器采用高精度双金属材料作为延时过热保护元件，保护特性精确；操作机构为四连杆机构，操作力小，脱扣可靠，灵敏度高；瞬时脱扣电磁铁分档细，动铁心质量轻，惯性小，响应快，灵敏高，由于采用内世藏式结构，绝无卡住现象产生，大大提高了整机的可靠性；动触头一改常规横梁式为竖梁式，增加了刚度，保证了在热态状况下触头的闭合力，动触头体积小，运动惯量小，确保了动触头分断后的运动速度，有利于电弧的快速转移；断路器采用大灭弧室，电弧运动轨迹用大圆弧铁质引弧片连接，减少了电弧运动阻力，防止电弧中途停滞，铁栅片多(13片)，电弧迅速被切割、冷却、熄灭、喷弧口采用多层网状铁栅，进一步冷却熄灭电弧，基本保证零飞弧，有效的防止发生极间弧光短路；弧室两边采用特殊有机材料保护，在电弧的高温下产生大量的绝缘物蒸气，便电弧弧根周围压力进一步提高，有效控制电极发出金属蒸气的喷流方向，绝缘教授产生的气体又起到冷却电弧弧柱的作用，使电弧电阻上升，电压提高，为电弧快速熄灭提高了有力保障。两边绝缘材料也有效地防止了电弧对外壳的烧损，确保产品的高绝缘性能。

该产品在较高额定电流等级(50A及以上)的产品中，巧妙设置了操作手柄合闸力的门槛,只有当操作力达到一定值,才能让触头闭合，使触头闭合在一定高速之上，相对排除了人为因素对触头闭合速度的影响，减少了接通时触头的电磨损，提高了断路器寿命和可靠性。断路器的种种特点产生的综合效应表现为限流特性好，燃弧时间短，寿命长，性能可靠。

该断路器具有明显的触头位置状态指示。

由于其结构设计的合理性，电源进线方向可以任意选择。接线端子采用框式，无论软、硬导线均可

C型特性

◆瞬时脱扣5~10In

◆主要适用于照明或部分动力回路

●电流脱扣整定精确

●极高的限流能力，可实现高的选择性

●多功能附件系列

●复合槽的接线螺钉，扭矩大，接线牢，可实现快速接线

●不同的手柄颜色指示电流等级

●两侧双端子适合母线排和单芯导线

●电源进线方向任意

D型特性

◆瞬时脱扣10~20In

◆主要适用于动力回路

  或其它缋感性回路

●电流脱扣整定精确

●极高的限流能力，可实现高的选择性

●多功能附件系列

●复合槽的接线螺钉，扭矩大，接线牢，可实现快速接线

●不同的手柄颜色指示电流等级

●两侧双端子适合母线排和单芯导线

●电源进线方向任意
