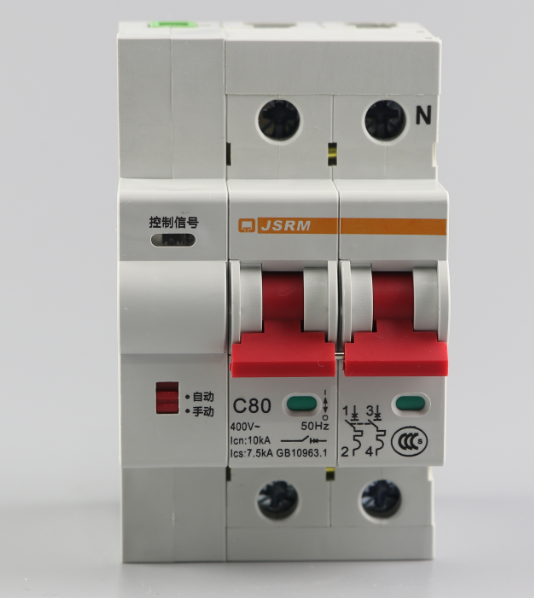

我们的生活环境离不开电,TT系统 断路器接地故障参数的题案求解

浏览:331发布日期:2022-10-21[ 返回上页 ]

生活中常见的电路系统,如医院,学校,公司,工程项目,很多需要既清晰又美观的电路系统,下面我们先学习下其中一种电路系统

TT系统:

TT系统实现间接防护的方法--附 接地故障参数的题案求解如图

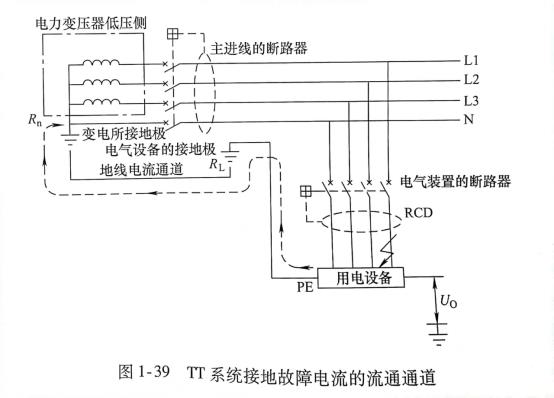

TT系统的接地电流的流通路径: 接地相--用电设备的外露导电部分--用电设备的接地导线--用电设备的接地极及接地电阻RL--地线电流通道--电源接地极及接地电阻Rn--电源线中性线N。

如下图:


接地电流流经了用电设备接地极RL 和变电所电源接地极Rn的接地电阻,使得TT系统的接地故障电流相对较小,不足以驱动电流继电器等设备,所以TT系统必须采用剩余电流保护装置RCD来自动切断电源。

 TT系统中采用RCD自动切断电源的接地故障防护,动作灵敏度为I∆n=50/RL

 I∆n为RCD 额定动作电流;RL 为用电设备接地极的接地电阻



设配电所接地系统是TT,电源接地极的电阻Rn=4Ω,设用电设备接地极的电阻RL =30Ω,接地环路电流Io=4.5A,求接地故障的参数。

解:接地故障的参数为

Uo=IoRL =4.5A*30Ω=135V

I∆n=50/RL=50/30≈1.67A>300mA

显然,用电设备外露导电部分135V的间接接触电压为远大于50V的安全电压,对操作者来说相当危险,需要配置动作电流为300mA的RCD来及时地切除接地故障。
