TN系统实现断路器间接防护及接地故障电流的题案

浏览:279发布日期:2022-10-25[ 返回上页 ]

TN系统实现间接防护的方法--附 接地故障电流的题案求解如图

TN系统的特征就是系统内的用电设备其外露导电部分通过保护线直接与电源的接地极相连。

对于TN系统来说,接地故障均成为相线对中性线的短路故障,所以原则上均可以采用过电流保护电器(断路器或熔断器)来切断电源。

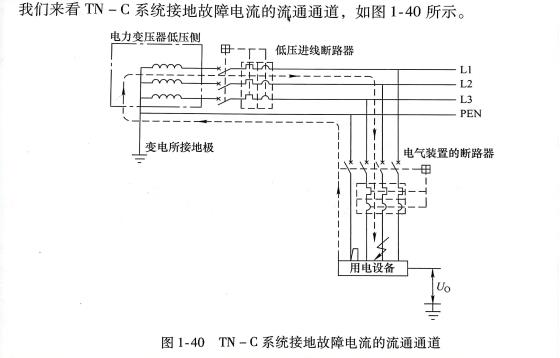

TN-C系统中用电设备的中相对地发生了接地故障时,接地电流的流通路径是:接地相--用电设备的外露导电部分--用电设备的接地导线--PEN线--电源中发生接地故障的相线。

TN-C系统是多点接地,所以能够尽量降低用电设备外露导电部分的接地故障接触电压。







TN-C接地系统中某32A的馈电回路出口处发生了接地故障,且从母线至故障点再至PEN母线的阻抗为86mΩ,求故障电流。

解:          ZS≈2ρL/S=86mΩ

则故障电流为

   Id=U/ZS=230V/0.086Ω ≈2674A

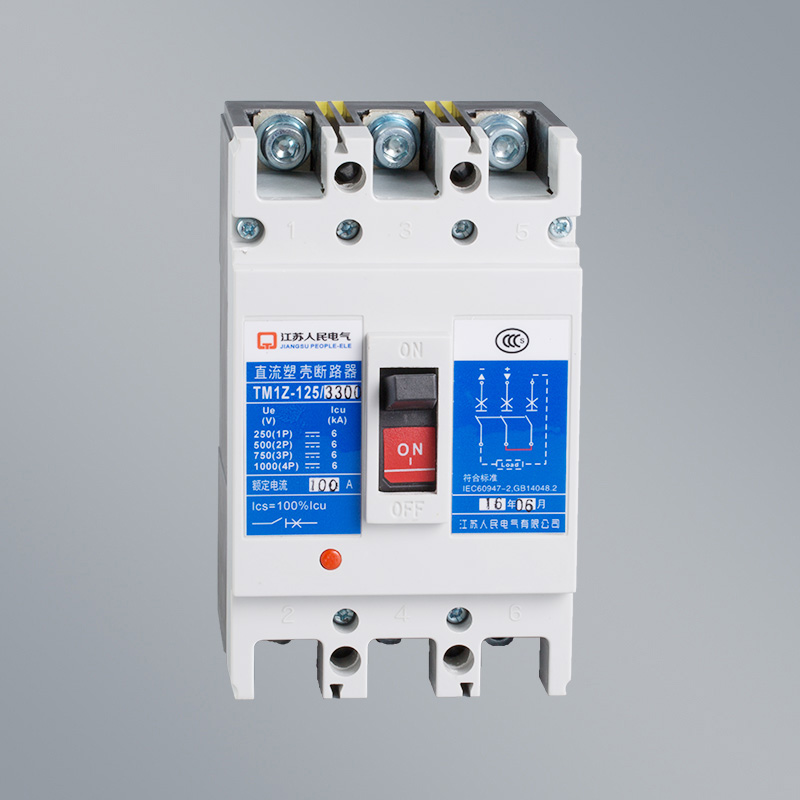

采用江苏人民电气有限公司的TM1Z系列断路器就足以分断此接地故障电流,TM1Z系列断路器是热磁式断路器,其瞬时短路磁脱扣电流是32*10=320A,接地故障电流断路器壳体电流的2674A/320A≈8.4倍,断路器足以在不到30ms的时间内脱扣跳闸保护。
