小型断路器TX7-63/3P

小型断路器TX7-63/3P

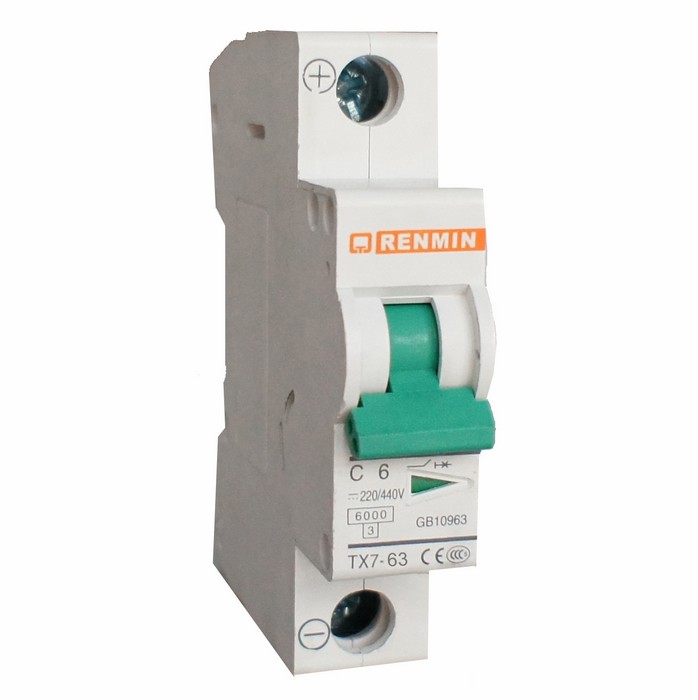

1p
1 适用范围
  TX7-63小型断路器，主要用于交流50Hz/60Hz,额定电压230/400V，额定电流至63A的线路中起过载、短路保护作用，同时也可以在正常情况下作为线路的不频繁转换之用。
  断路器适用于工业、商业、高层和民用住宅等各种场所。
  符合标准：GB 10963.1、IEC 60898-1。获得CCC、CE、CEBEC、FIMKO、SEMKO等认证。

2 型号及含义

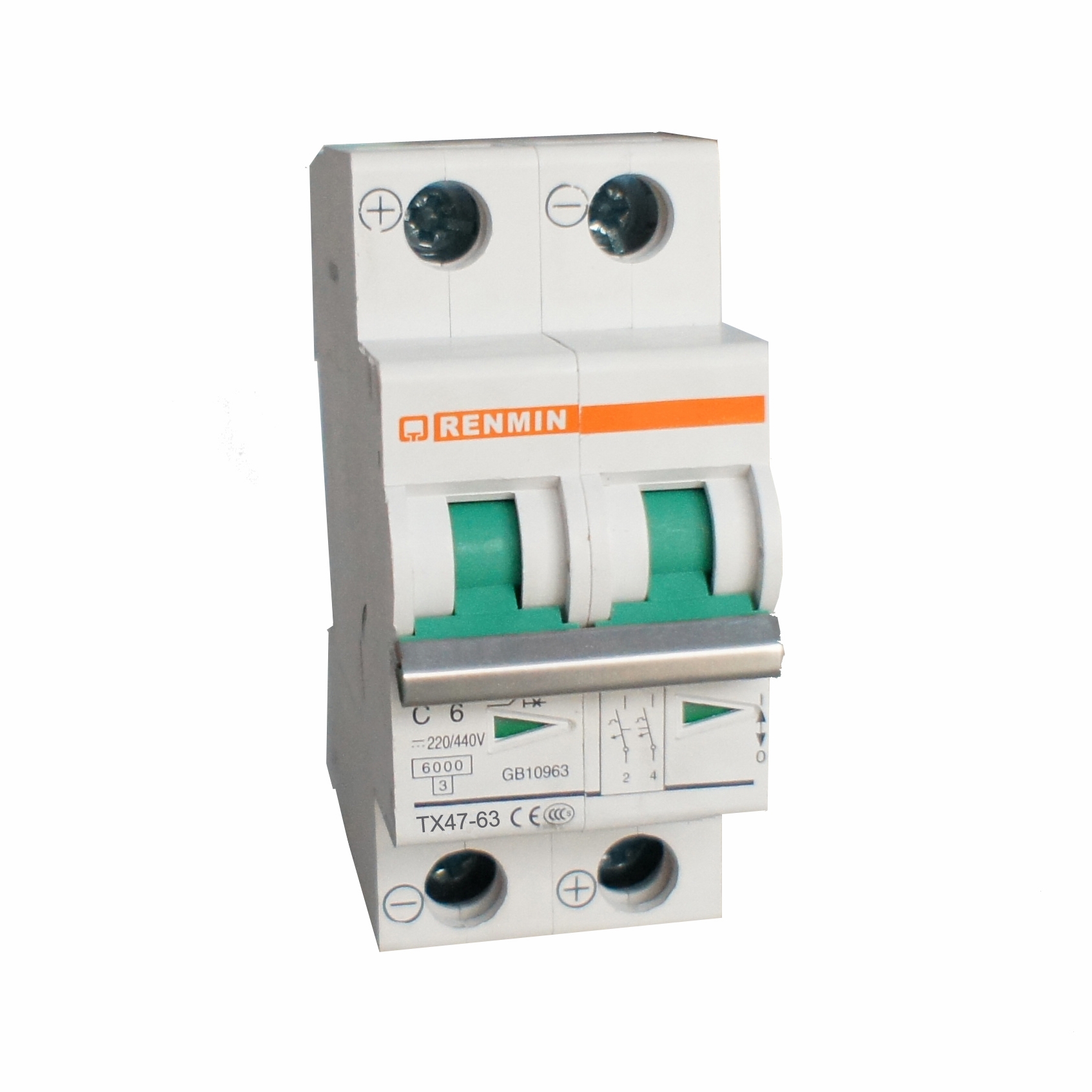

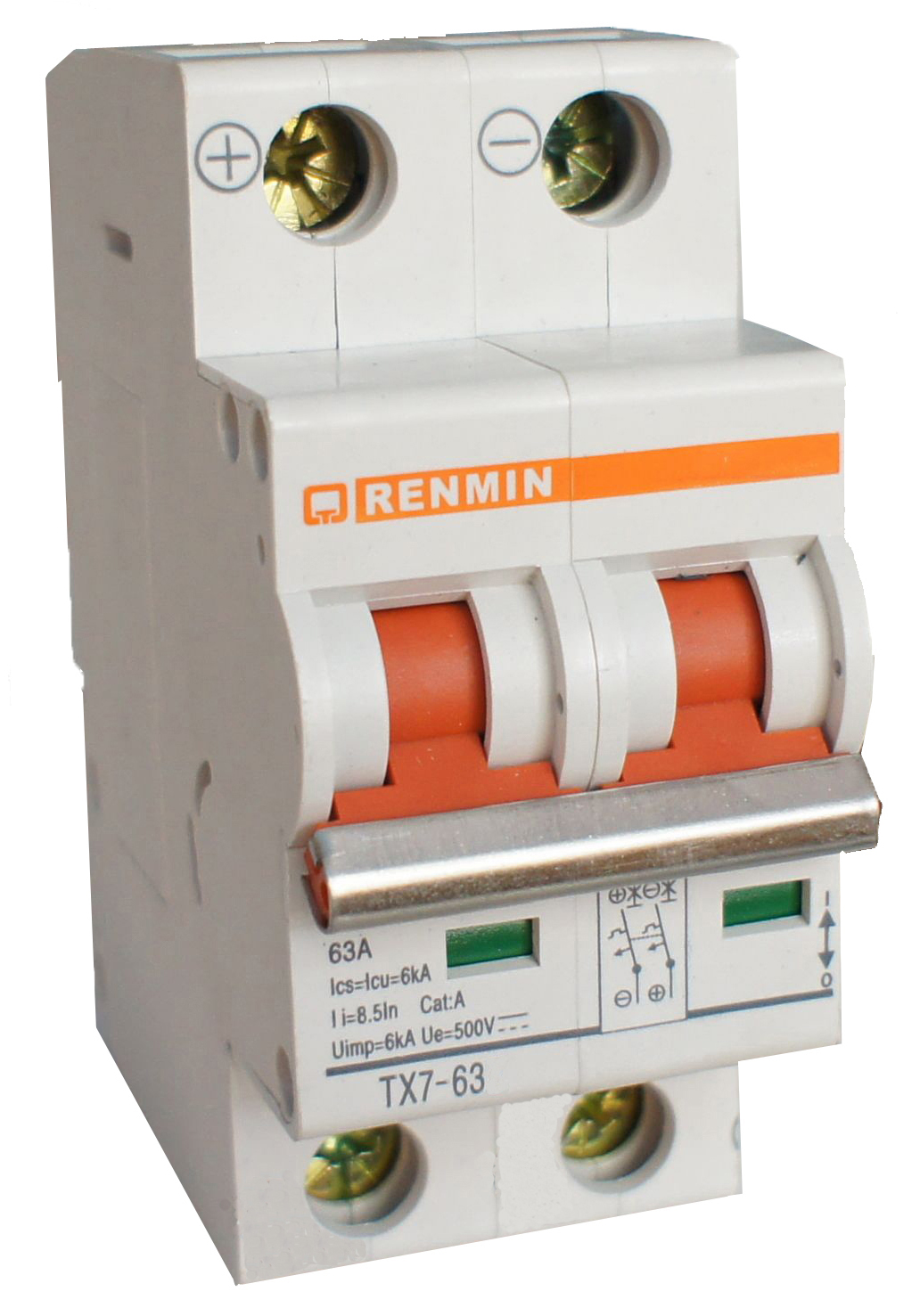

2p
3 主要参数及技术性能
3.1 主要规格：

3.1.1 按额定电流In分：1A、3A、6A、10A、16A、20A、25A、32A、40A、50A、63A
3.1.2 极数：
a、单级：
b、二级：
c、三级：
d、四级。

3.1.3 按断路器瞬时脱扣的型式分：
a、B型（3In-5In）；
b、C型（5In-10In）；
c、D型（10In-16In）。

3.2 主要技术参数：
3.2.1 额定短路能力（见表一）：

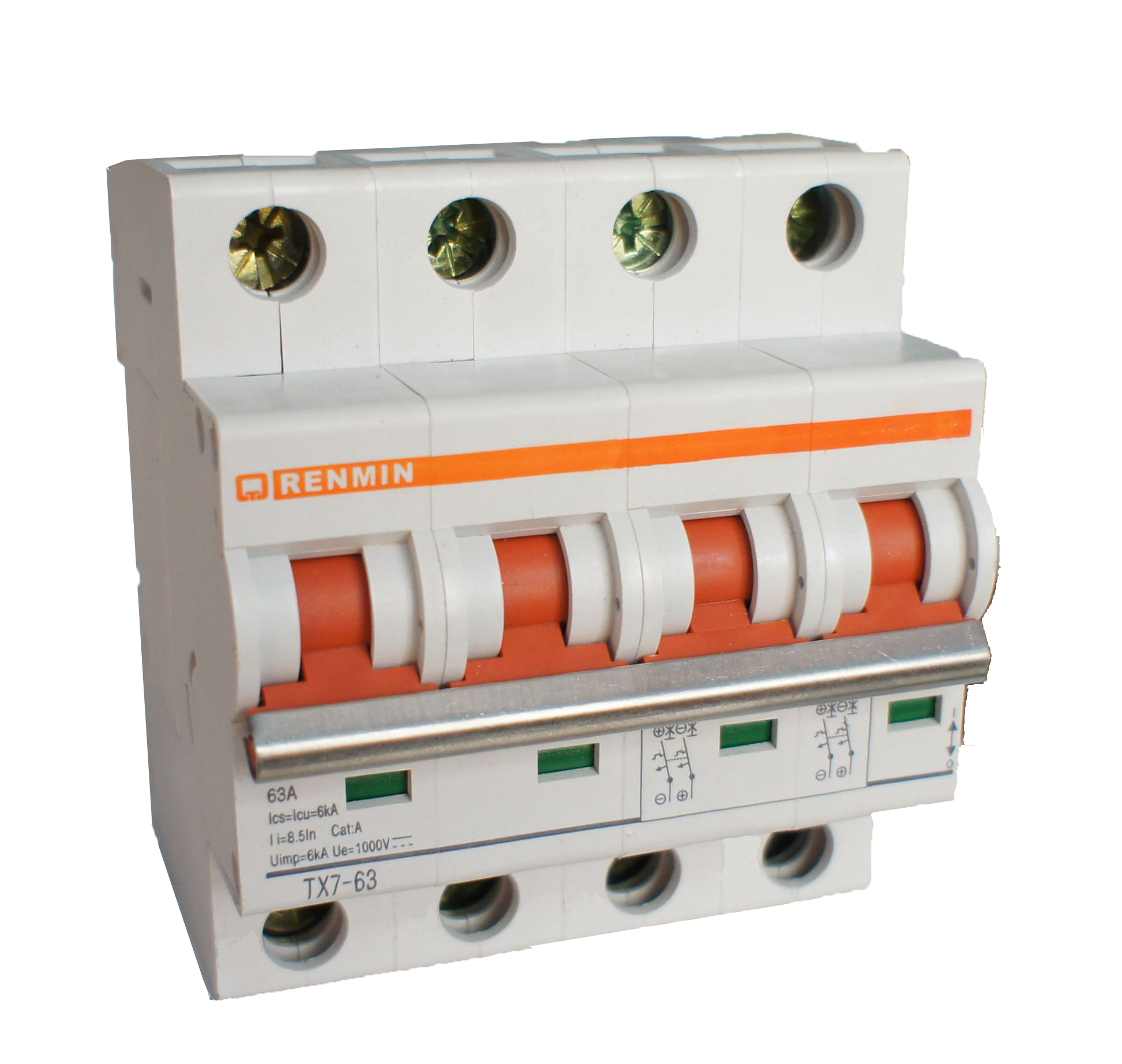

4p


4.其他

4.1.结构特点
4.1.1额定短路分断能力高，全部额定电流等级均可达6kA。
4.1.2双重接线功能，出现端可方便的连接标准汇流排和软硬导线，进线端可连接软硬导线。
4.1.3带指触防护型接线端子及红绿安全指示，安全性更高。
4.1.4带储能式机构操作，触点快速闭合，克服了因人力操作手柄速度快慢带来的不利影响，大大提高了产品的使用寿命。
4.1.5产品可配合多种模块化附件使用，如S9、V9、XF9、XF9J。
4.1.6壳体与部分功能件均采用国外进口的高阻燃、耐高温、耐冲击塑料制成。
41.7适用工作条件与工作环境：
a、环境温度：
      环境温度-25℃—+60℃，当环境温度不是基数的30℃时，参考表6的系数修正。
